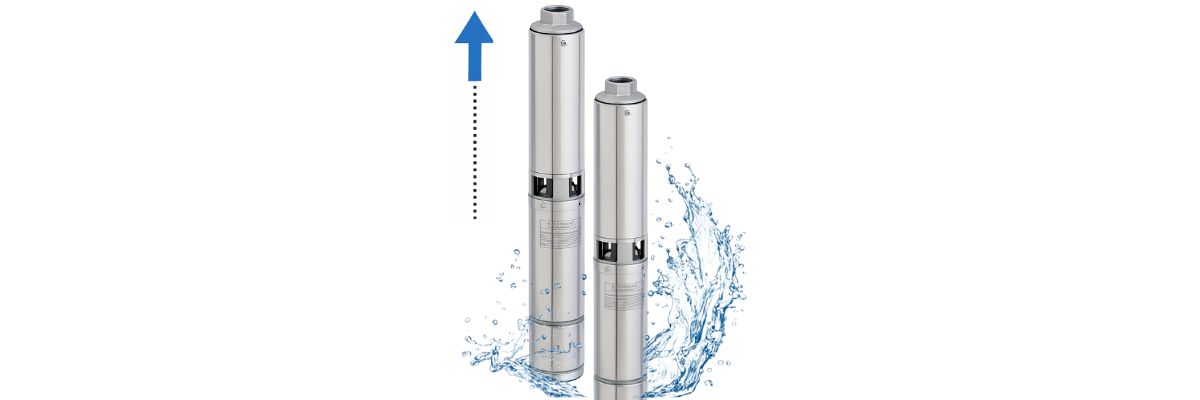

Co oznacza wysokość podnoszenia pompy? Jak jest liczona? Czy mierzy się ją od lustra wody, czy od króćca tłocznego? To pytania, które często padają podczas wyboru, a właściwie doboru pompy.
- Co określa parametr wysokość podnoszenia pompy?
- Kalkulator obliczania oporów pompy
- Jak określa się wysokość podnoszenia pompy?
- Wysokość podnoszenia pompy – wzór
- Przykładowe obliczenie wysokości podnoszenia pompy
Dobór pompy pod wskazaną aplikację opiera się na wyborze urządzenia odpowiedniego pod względem zarówno konstrukcji, jak i charakterystyki pracy. Określenie prawidłowych parametrów pracy urządzenia często bywa problematyczne z uwagi na brak odpowiednich informacji. Jednym z wymaganych parametrów jest wysokość podnoszenia pompy. Termin ten wciąż budzi wiele sprzecznych zdań.
Co określa parametr wysokość podnoszenia pompy?
Z definicji wysokość podnoszenia pompy [H] wskazuje maksymalną wysokość, na jaką pompa jest w stanie podnieść ciecz, bez obliczania oporów w instalacji. Wysokość tę mierzy się od lustra wody i podaje w metrach. Zakłada się, że każde 10 metrów podnoszenia to wzrost ciśnienia o 1 bar. Informacja na temat wysokości podnoszenia pompy a ciśnienia pozwala dobrać urządzenie, które będzie w stanie spełniać warunki wskazanej aplikacji. Jest to szczególnie istotne, ponieważ każda pompa na wylocie ma osiągnąć zadane ciśnienie.
Kalkulator obliczania oporów pompy
W obliczeniu oporów pomocne są specjalne kalkulatory, w których po wprowadzeniu niezbędnych danych, takich jak długość rurociągu (w metrach), średnica rurociągu (w metrach), wykonanie materiałowe, liczba wylotów i zaworów, otrzymamy informację na temat oporu.
Przykładowo, marka Xylem swoim autoryzowanym dystrybutorom oferuje dostęp do narzędzia online, za pomocą którego dobierane są urządzenia w oparciu o straty oraz wymagane parametry, takie jak przepływ i wysokość podnoszenia.
Posiadając dane dotyczące oporów, jesteśmy już w stanie dobrać odpowiednie urządzenie, które osiągnie pożądane ciśnienie.
Jak określa się wysokość podnoszenia pompy?
Na całkowitą wysokość podnoszenia pompy składa się kilka czynników.
Po pierwsze, wysokość geometryczna, z której pompa ma rzeczywiście zassać.
Po drugie, opory w przepływie ssania na rurociągu, które powodują straty ciśnienia.
Po trzecie, wysokość geometryczna, na którą pompa ma tłoczyć.
Po czwarte, opory w przepływie tłoczenia na rurociągu, które powodują straty ciśnienia.
Opór, jaki powstaje na skutek tarcia przepływającego medium o wnętrze rury oraz armaturę, jest składową strat ciśnienia w rurociągu, zarówno ssawnym, jak i tłocznym.
Wysokość podnoszenia pompy – wzór
Aby ułatwić zrozumienie i zastosowanie parametru H, poniżej przedstawiamy uproszczony wzór służący do obliczania wysokości podnoszenia H pompy oraz przykład praktycznych obliczeń. Wzór ten uwzględnia wszystkie podstawowe elementy wpływające na wymaganą wartość podnoszenia pompy.
H = Hs + Hi + Hw
gdzie:
H – całkowita wysokość podnoszenia pompy [m],
Hs – różnica wysokości między króćcem ssawnym pompy a zwierciadłem wody w zbiorniku
(uwaga: jeżeli dobieramy pompę do instalacji, w której mamy ciśnienie wstępne na ssaniu, wartość dostępnego ciśnienia wyrażonego w m H2O wstawiamy do wzoru ze znakiem „-”),
Hi – wysokość geometryczna po stronie tłocznej pompy,
Hw – wartość ciśnienia wymagana na końcu instalacji, wyrażona w m H2O.
Uwaga: Jeżeli znamy wartości strat hydraulicznych po stronie ssawnej oraz tłocznej, należy je doliczyć do wartości geometrycznych Hs oraz Hw. Jeżeli te wartości nie są znane, można założyć straty na poziomie 10% wartości wysokości podnoszenia, w takim przypadku wzór wygląda następująco:
H = (Hs + Hi)x1,1 + Hw
Przykładowe obliczenie wysokości podnoszenia pompy
Na podstawie powyższego wzoru wysokości podnoszenia pompy przedstawiamy przykład obliczenia dla instalacji, w której pompa pobiera wodę ze studni, i tłoczy na instalację wodociągową dwupoziomowego budynku mieszkalnego.
a) Różnica geometryczna między króćcem ssawnym a zwierciadłem wody w studni wynosi 10 m.
b) Wysokość najwyższego punktu czerpalnego w budynku wynosi 15 m.
c) Wymagane ciśnienie w instalacji w najwyższym punkcie powinno wynosić 2 bary, tj. ok. 20 m H2O.
d) Opory hydrauliczne instalacji nie są policzone.
Czyli:
H = (10 + 15) x 1,1 + 20 = 38,5 + 20 = 58,5 m H2O
Według obliczeń, minimalna wysokość podnoszenia szukanej pompy wynosi 58,5 m. Obliczenia zostały wykonane w założeniu, że instalacja została wykonana z rur o średnicach adekwatnych do zakładanych przepływów (wydajności) instalacji.
Jeżeli nie jesteśmy pewni jakie wartości do obliczeń powinniśmy przyjąć, warto skontaktować się z działem technicznym, który pomoże w obliczeniach i doborze odpowiedniej pompy.
