Pompa hydroforowa to jeden z kluczowych elementów zestawu hydroforowego lub systemu nawadniającego w wielu gospodarstwach domowych. Znajomość jej budowy oraz zasady działania ułatwia codzienne eksploatowanie pompy i pozwala potencjalnie na uniknięcie ewentualnych usterek wynikających z nieprawidłowego jej użytkowania.
- Co to jest pompa hydroforowa
- Działanie pompy hydroforowej
- Pompa hydroforowa bez zbiornika hydroforowego
- Zastosowanie pompy hydroforowej w zestawie hydroforowym
- Popularne typy pomp hydroforowych
Co to jest pompa hydroforowa
Pompa hydroforowa to urządzenie mające na celu pobieranie cieczy ze źródła i transportowanie jej o odpowiednim ciśnieniu do różnego rodzaju odbiorników. Pompa hydroforowa składa się z części hydraulicznej, w skład której wchodzą korpus hydrauliczny, wirnik bądź grupa wirników oraz uszczelnienie mechaniczne. Całość zmontowana jest zazwyczaj na wale wychodzącym z silnika elektrycznego pompy, która pełni funkcję części napędową całego urządzenia.
Działanie pompy hydroforowej
Zasada działania pompy hydroforowej polega na wytworzeniu podczas pracy różnicy ciśnień między stroną ssawną a tłoczną pompy. Podciśnienie po stronie ssawnej pozwala na zasysanie cieczy z rurociągu ssawnego, siła mechaniczna powstająca w wyniku obrotu wirników przekazywana jest do cieczy, zwiększając ciśnienie cieczy po stronie tłocznej pompy. Za sprawą wygenerowanego ciśnienia i przepływu cieczy medium jest transportowane rurociągami do odbiorników końcowych lub zbiorników pośrednich.
W zależności od rodzaju i charakteru użytkowania instalacji, pompy hydroforowe montowane są w układzie jako pojedyncze urządzenia pompujące lub jako kompletne zestawy hydroforowe, w których skład wchodzi dodatkowy osprzęt oraz zbiornik ciśnieniowy.
Pompa hydroforowa bez zbiornika hydroforowego
Pompy hydroforowe bez zbiornika ciśnieniowego stosuje się głównie w instalacjach nawadniających, gdzie rozbiory wody są stałe i zaprogramowane czasowo, lub w bardzo małych instalacjach (np. domki letniskowe), gdzie częstość poboru jest niewielka. Aby pompa pracowała w trybie automatycznym, należy zastosować odpowiedni sterownik przepływowy (np. sterownik BRIO 2000-MT).

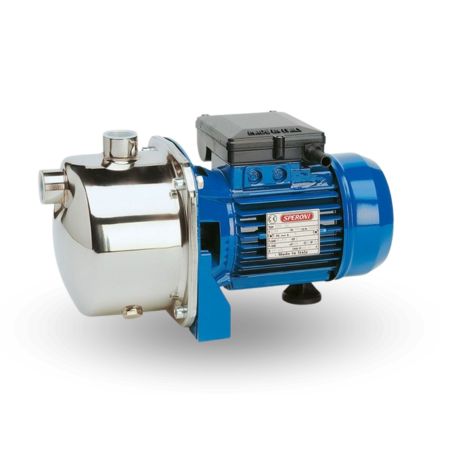

Pompa hydroforowa Speroni serii CAM
Zaletą takiego układu jest brak konieczności wygospodarowania miejsca na zbiornik, bardzo prosty montaż i układ instalacji, a przy połączeniu ze sterownikiem zabezpieczenie pompy przed pracą na sucho. Największą wada takiego rozwiązania jest konieczność uruchomienia się pompy za każdym razem, gdy pobieramy wodę z instalacji, oraz duże skoki ciśnienia w momencie włączenia się pompy.
Zastosowanie pompy hydroforowej w zestawie hydroforowym
Jeżeli nasza instalacja jest użytkowana nierównomiernie, ma dużo punktów czerpalnych i jest rozbudowana, to najlepszym rozwiązaniem jest zastosowanie pompy hydroforowej współpracującej ze zbiornikiem ciśnieniowym. W zależności od potrzeb może to być kompaktowy zestaw hydroforowy, w którym pompa jest zabudowana na zbiorniku wraz z całym niezbędnym osprzętem, lub w przypadku dużego zapotrzebowanie na wodę – pompa i osobno zbiornik hydroforowy połączony instalacją.

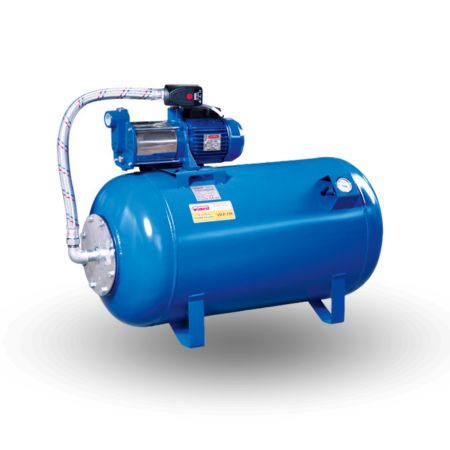

Zestaw hydroforowy AWP-100 RSM5 Wimest
Pompę hydroforową ze zbiornikiem stosuje się głównie w instalacjach domowych wody użytkowej, gdzie dla komfortu użytkowania instalacji konieczny jest bufor wody magazynowanej pod odpowiednim ciśnieniem. Ciśnienie w instalacji reguluje się poprzez bufor ciśnienia wytworzony w zbiorniku przez pompę. Gdy ciśnienie w układzie zaczyna spadać, pompa uzupełnia je na bieżąco wtłaczając wodę do zbiornika. Takie rozwiązanie znacznie redukuje ilość załączeń pompy w stosunku do poborów z punktów czerpalnych. Dodatkowym atutem jest brak dużych wahań ciśnień w instalacji.
Popularne typy pomp hydroforowych
Najbardziej rozpowszechnionymi pompami hydroforowymi są pompy wielostopniowe w wariancie samossącym, gdzie pompa ma ograniczoną zdolność do samodzielnego zasysania wody ze źródła, oraz w wariancie normalnie ssącym, gdzie po stronie ssawnej jest zapewniony napływ cieczy i jedynie mamy za zadanie podnieść jej ciśnienie. W źródłach, gdzie woda znajduje się na dużych głębokościach, jako pompy hydroforowe idealnie sprawdzają się pompy głębinowe.
Pompy hydroforowe to podstawowe urządzenia zapewniające komfortowe korzystanie z instalacji wody użytkowej wszędzie tam, gdzie nie ma możliwości korzystania z miejskiej sieci wodociągowej, lub gdzie jej parametry są niewystarczające do zagwarantowania minimalnego ciśnienia. Dobór pompy hydroforowej powinien być oparty na wstępnym rozeznaniu parametrów dostępnego źródła wody, wymagań instalacji i dostępnych możliwości montażowych. W każdym przypadku warto się skontaktować z działem technicznym.
