Nie każda pompa zatapialna nadaje się do każdego medium. Różnice w konstrukcji i przeznaczeniu sprawiają, że wybór odpowiedniego rodzaju powinien opierać się przede wszystkim na realnych warunkach pracy. W tym wpisie przedstawiamy najważniejsze rodzaje pomp według ich zastosowania.
- Rodzaje pomp zatapialnych – podział ze względu na przeznaczenie
- Pompy zatapialne do wody czystej – cechy i zastosowanie
- Pompy zatapialne wielostopniowe – cechy i zastosowanie
- Pompy zatapialne do wody brudnej i szarej – cechy i zastosowanie
- Pompy zatapialne do ścieków – cechy i zastosowanie
- Pompy zatapialne do ścieków z rozdrabniaczem – cechy i zastosowanie
- Pompy zatapialne odwadniające – cechy i zastosowanie
- Jak dobrać odpowiedni rodzaj pompy zatapialnej?
Pompy zatapialne to urządzenia pompujące mogące pracować w pełnym zanurzeniu, ich podział rodzajów odnosi się zarówno do przeznaczenia (rodzaju cieczy pompowanej), konstrukcji, jak również uzyskiwanych parametrów generowanego ciśnienia i przepływu.
Rodzaje pomp zatapialnych – podział ze względu na przeznaczenie
Powszechnie stosowanym podziałem jest rodzaj przeznaczenia pompy, który także w pewnym stopniu określa jej pozostałe cechy. Na rynku, w uproszczeniu, rozróżniamy pompy zatapialne do wody czystej, wody szarej i brudnej, pompy ściekowe i szlamowe oraz tzw. pompy odwadniające. Każda konstrukcja pompy dedykowana do wspomnianych mediów ma swoje typowe cechy. Poszczególny rodzaj pomp zatapialnych może mieć własne specjalistyczne modele z dodatkowymi określeniami.
W dalszej części tekstu postaramy się opisać najważniejsze rodzaje pomp zatapialnych wraz z nakreśleniem cech szczególnych danej grupy pomp zatapialnych.
Pompy zatapialne do wody czystej – cechy i zastosowanie
Pierwszym rodzajem pomp zatapialnych są pompy dedykowane do wody czystej. Ich głównym zadaniem jest pompowanie wody bez zanieczyszczeń stałych, co zazwyczaj podyktowane jest konstrukcją kosza ssawnego o małej perforacji lub rodzajem zastosowanej hydrauliki pompy. Mowa tu głównie o konstrukcji wirnika lub układu kilku wirników. Podstawowe rodzaje pomp zatapialnych do wody czystej stosowane są głównie w systemach instalacji drenażowych lub systemów dystrybucji wody na cele nawadniania w zbiornikach bezciśnieniowych.

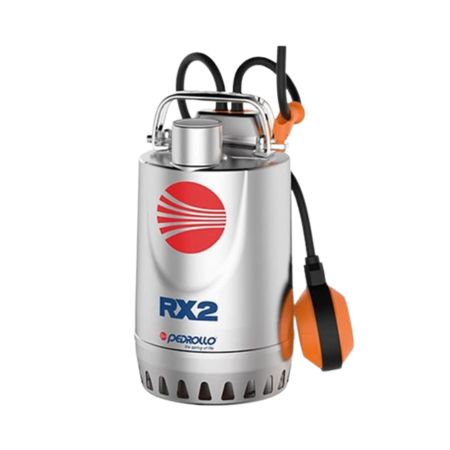

Pompa do wody czystej Pedrollo RXm 2 230V
Pompy zatapialne wielostopniowe – cechy i zastosowanie
W kategorii pomp zatapialnych do wody czystej mamy również pompy, które mogą generować duże ciśnienia i średnie wydajności. S to pompy zatapialne wielostopniowe określane dodatkowym mianem pomp głębinowych.
Zatapialne pompy głębinowe do wody czystej to urządzenia stosowane do dystrybucji wody ze studni wierconych lub studni kręgowych, w niektórych przypadkach również ze zbiorników magazynujących oraz naturalnych zbiorników wodnych. Zdecydowana większość pomp dedykowanych do wody czystej wykonana jest ze stali nierdzewnej, aby zminimalizować ryzyko jakiejkolwiek reakcji materiałów pompy z wodą. Na rynku jednak dostępne są również pompy wykonane z tworzyw sztucznych.
Pompy zatapialne do wody brudnej i szarej – cechy i zastosowanie
Kolejnym rodzajem pomp zatapialnych są pompy do wody brudnej lub szarej, które przede wszystkim wyróżnia ograniczona możliwość pompowania cieczy z niewielkimi zanieczyszczeniami stałymi. Konstrukcja pomp zatapialnych dedykowanych do wody brudnej w większości opiera się na zastosowaniu wirników hydraulicznych mogących swobodnie pompować ciecz z zanieczyszczeniami bez większego ryzyka zatkania (wirniki otwarte, Vortex, kanałowe) oraz często stosowanym bocznym króćcem wylotowym, aby ograniczyć czas przepływu cieczy brudnej przez pompę. Stosowane materiały pomp to oprócz wspomnianej wcześniej stali nierdzewnej również żeliwo.

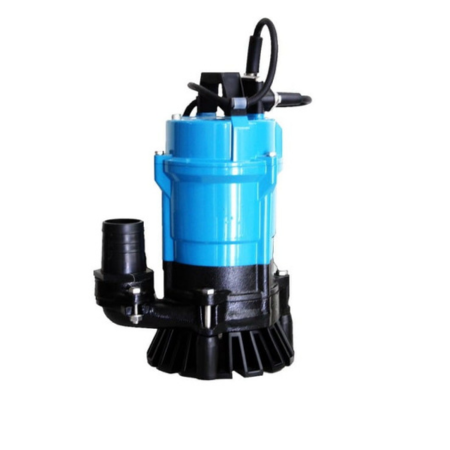

Pompa do wody brudnej STAIRS HM 10-50 230V
Pompy do wody brudnej znajdują powszechne zastosowanie w instalacjach odwadniania awaryjnego podziemnych garaży oraz piwnic, w odprowadzaniu nadmiernych wód deszczowych lub regulacji poziomu wód gruntowych z powierzchni terenu. Pompy do wody lekko brudnej mogą osiągać dosyć duże wydajności, ale przy stosunkowo niewielkich wysokościach podnoszenia.
Pompy zatapialne do ścieków – cechy i zastosowanie
Zatapialne pompy do ścieków to podobne konstrukcje jak pompy do wodny brudnej, pompy do ścieków jednak zazwyczaj cechują się większymi korpusami hydraulicznymi, w których pracuje wirnik – przestrzenie między korpusem a wirnikiem są większe, a kształt stosowanych wirników dąży do możliwie maksymalnej możliwości swobodnego przepływu cieczy z zanieczyszczeniami i ewentualnego mechanicznego cięcia tych zanieczyszczeń dla uzyskania odpowiedniej sprawności pompowania i niwelowania możliwości zatkania/blokady pompy.

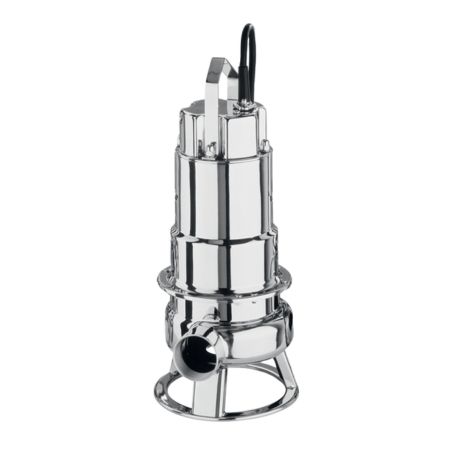

Pompa do ścieków EBARA DW VOX 200 400V
Stosowane konstrukcje wirników w tego rodzaju pompach zatapialnych to konstrukcje otwarte, Vortex, lub kałowe. Pompy ściekowe posiadają również większe moce silnika, aby skompensować możliwe różnice gęstości pompowanej cieczy i uniknąć nadmiernego przegrzewania się silnika.
Wykorzystywane materiały w pompach ściekowych to przede wszystkim żeliwo, które jest odporne na ścieranie, oraz stal nierdzewna ze względu na możliwą pracę w środowisku korozyjnym. Pompy zatapialne ściekowe z uwagi na stosowanie w aplikacjach wymagających niezawodności pracy często wyposażone są w dodatkowe zabezpieczenia takie jak zabezpieczenia termiczne silnika lub czujniki zawilgocenia. Zakres modeli i producentów dostępnych na rynku pozwala na dobranie pomp dla wydajności od kilku do kilkuset m3/h.
Pompy do ścieków powszechnie stosowane są w instalacjach ściekowych bytowych i przemysłowych, w rolnictwie, budownictwie i wszelkiego rodzaju aplikacjach, gdzie konieczne jest pompowanie cieczy mocno zanieczyszczonych
Pompy zatapialne do ścieków z rozdrabniaczem – cechy i zastosowanie
Dodatkowym wariantem pomp do ścieków są konstrukcje z rozdrabniaczem/młynkiem, który ma za zadanie rozdrobnienie wszelkich zanieczyszczeń przed dostaniem się do komory hydraulicznej pompy. Zastosowanie pompy z rozdrabniaczem powinno być zawsze skonsultowane z działem technicznym z uwagi na bardzo ograniczone możliwości zastosowania tego systemu.

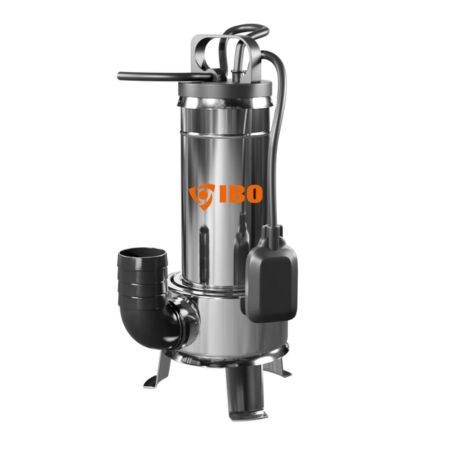

Pompa z rozdrabniaczem IBO SWQ 1300 230V
Pompy zatapialne odwadniające – cechy i zastosowanie
Pompy odwadniające to specyficzna grupa pomp zatapialnych, która łączy produkty z kategorii pomp do wody czystej oraz pomp do wody brudnej. Konstrukcje pomp odwodnieniowych w pewnym zakresie pozwalają na pompowanie wody z niewielkimi zanieczyszczeniami takimi jak piasek, leki szlam lub osad. W wielu przypadkach wylot z pompy umiejscowiony jest na szczycie pompy, co zarazem pozwala na pracę i zapewnienie chłodzenia silnika pompy nawet w niepełnym zanurzeniu.
Pompy odwodnieniowe wykonywane są zazwyczaj ze stali nierdzewnej lub aluminium aby możliwie zminimalizować ciężar pompy. Odwodnienia realizowane są przy prowadzeniu różnego rodzaju wykopów budowlanych, kontroli napływu wód gruntowych podczas prowadzenia robót budowlanych, osuszaniu terenów podmokłych lub zbiorników retencyjnych.
Specyficznym rodzajem zatapialnych pomp odwodnieniowych są modele z zastosowanym koszem przyposadzkowym, który pozwala na pompowanie wody z powierzchni płaskich i niwelowanie poziomu zgromadzonej wody do 2 mm.
Pompa PRORIL SMART LITE BASE 400 230V
Jak dobrać odpowiedni rodzaj pompy zatapialnej?
Pompy zatapialne dobieramy przede wszystkim bazując na miejscu pracy urządzenia lub źródle wody, która ma być pompowana, oraz ogólnego przeznaczenia i wykorzystania tłoczonej cieczy. Wpływ na dobór pompy ma wymagana wydajność oraz odległości pompowania. Dodatkowym aspektem jest również skład pompowanej cieczy. Przy doborze pompy zatapialnej warto również określić rodzaj zasilania oraz sposób sterowania.
Zachęcamy do kontaktu z naszym działem technicznym, który odpowie na wszystkie pytania i pomorze wybrać odpowiedni produkt.
